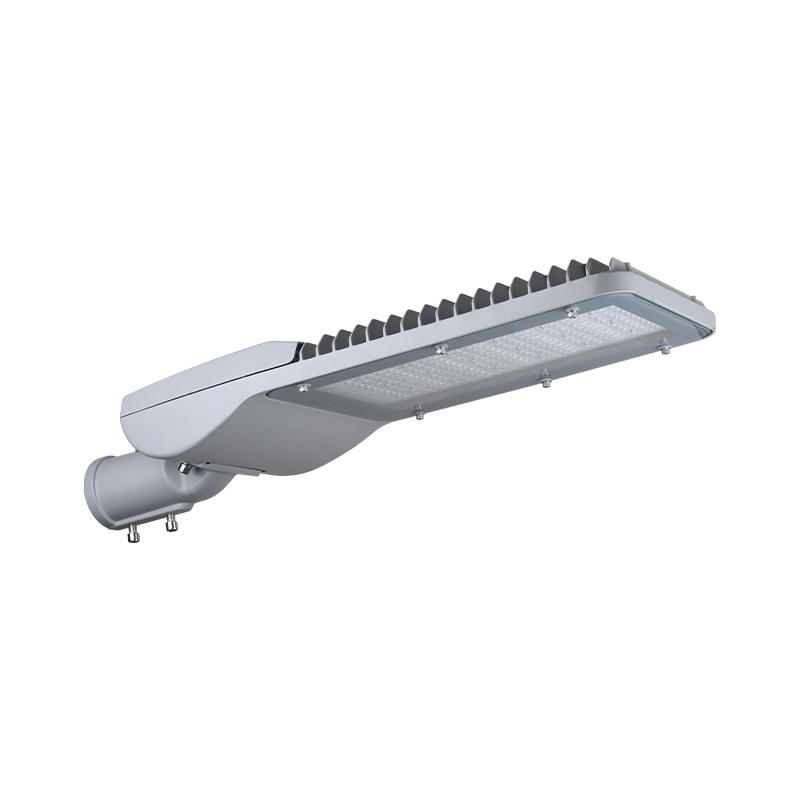

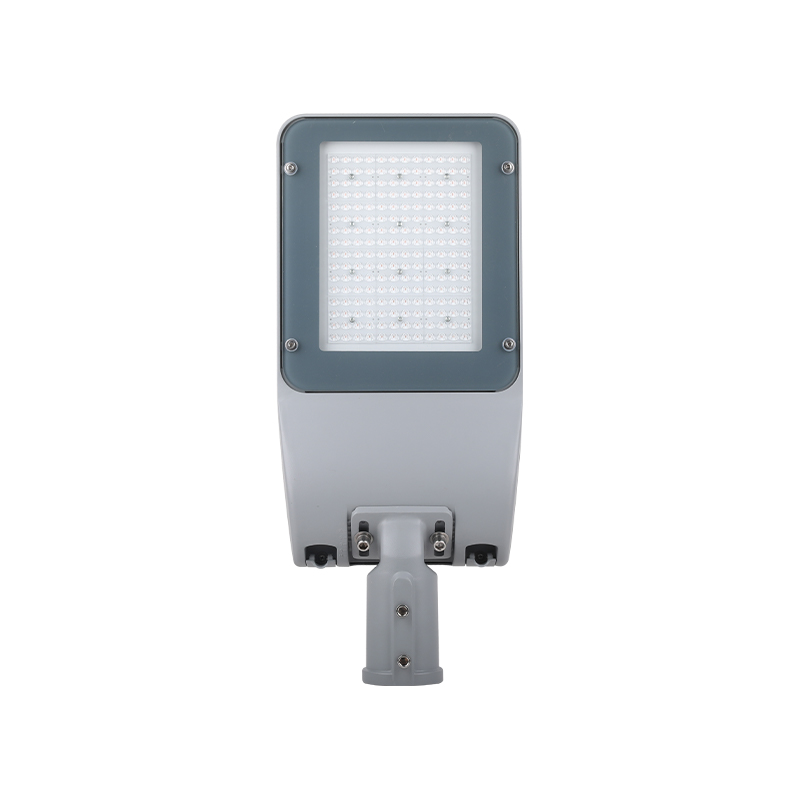

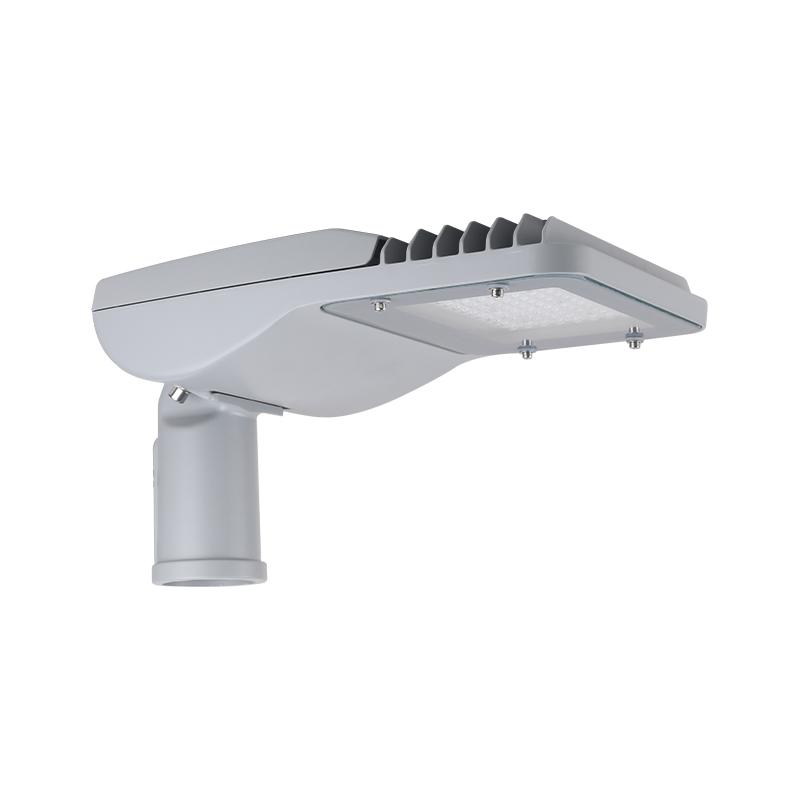

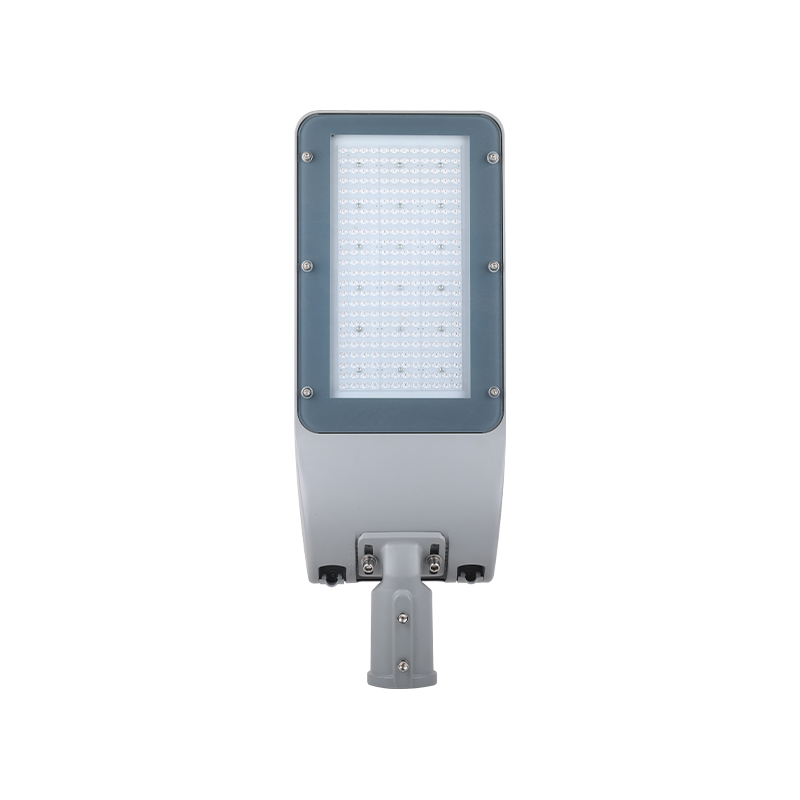

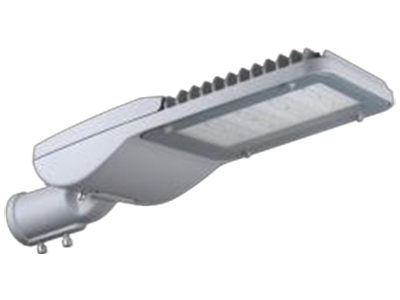

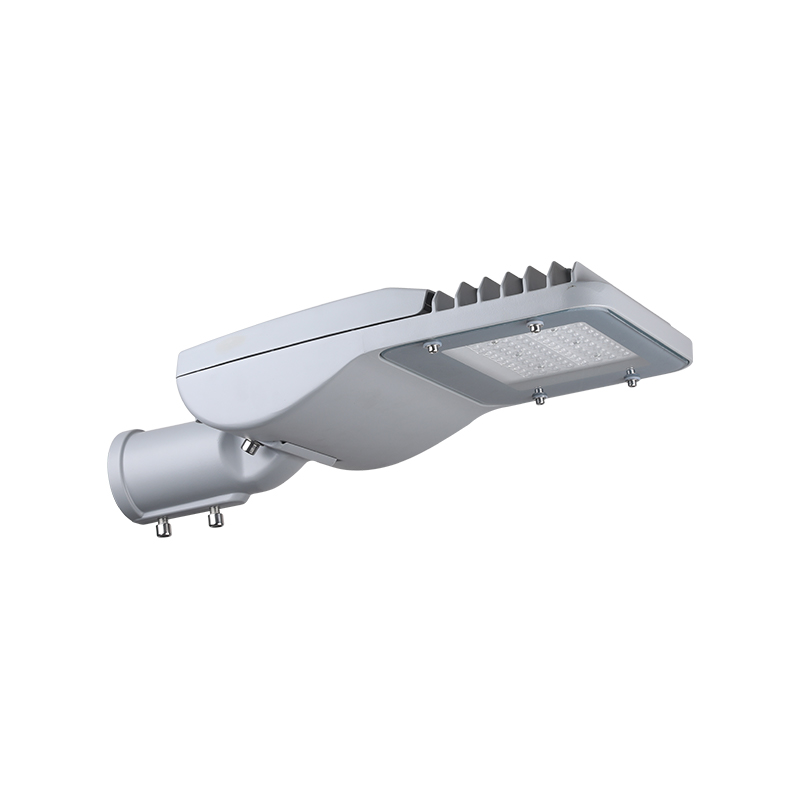

A carcaça sob pressão de alumínio de alta pressão abriga PRO luzes de rua ATLÂNTICAS do diodo emissor de luz

Descrição do produto

RECURSOS
1. Disponível em seis tamanhos, mais econômicos para projeparas.
Led de chip 5050/3030, 120-180lm/w Corpo em alumínio fundido de alta pressão com revestimento em pó de poliéster durável e resistente à corrosão.
2. IP66, lk09 10 kv/20kv SPD opcional.

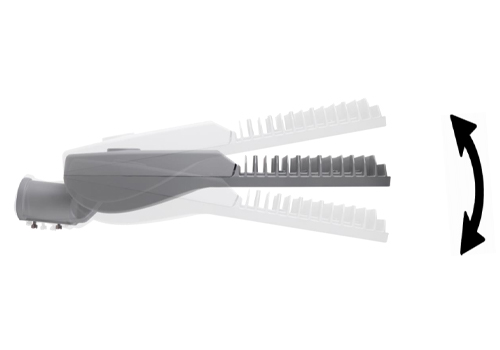

3. Ângulo de torneira ajustável 0±15°.

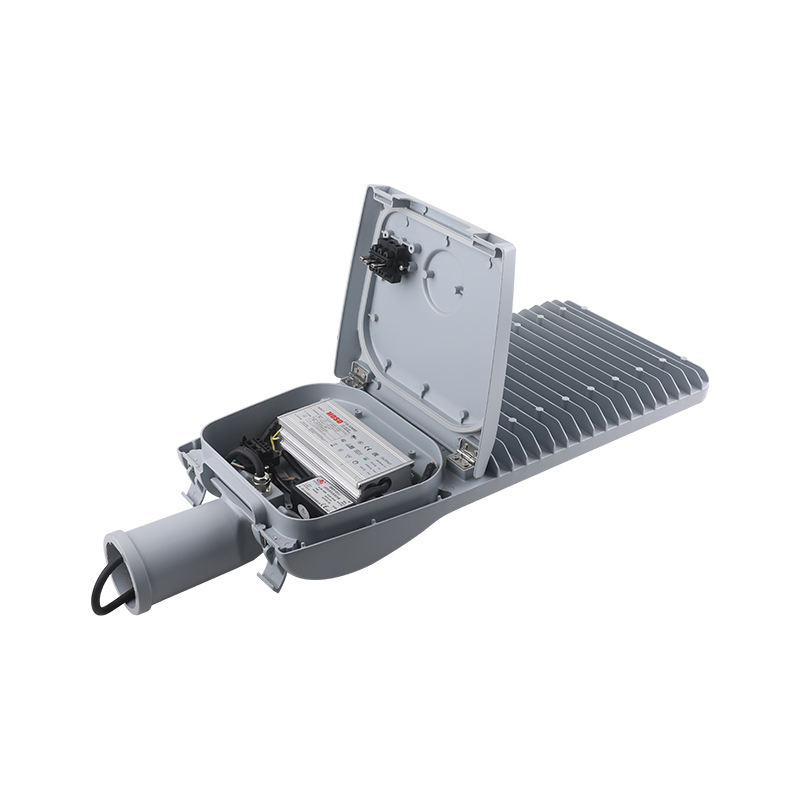

4. O design destacável exclusivo permite que a carcaça spara cimaerior e a placa do driver sejam desmontadas rapidamente sem a ajuda de quaisquer ferramentas, o que facilita a inspeção, reparo e substituição de componentes internos e melhora a eficiência de manutenção do equipamento.
5. Interruptor de segurança/fotocélula/tampa de curto-circuito/sensor inteligente opcional mediante solicitação 5 anos de garantia.

PRINCIPAIS APLICAÇÕES

ESTRADA E ESTRADA

PONTES

ÁREAS URBANAS E RESIDENCIAIS

ÁREAS QUADRADAS E PEDONAIS

EESPECIFICAÇÃOIFICAÇÕES TÉCNICAS

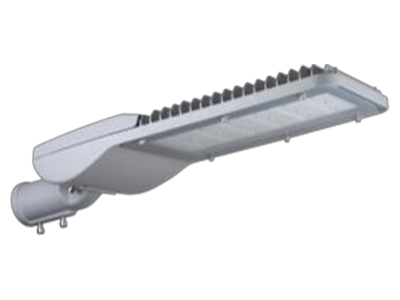

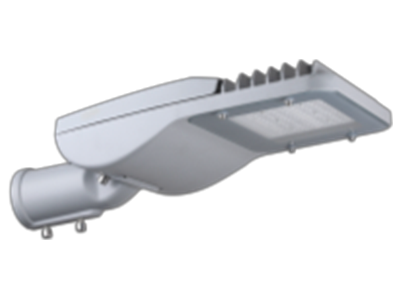

SPEC	MINI	MIDI	MÁXI
Potência	30-75w	80-150 W	150-200 W
Tensão de entrada	100-277 V/50-60 Hz
Temperatura de cor	3000-6500K
Índice de reprodução de cores	IRC>70
Temperatura operacional	-40℃~50℃
Material da caixa	ADC12
Proteção de entrada	IP66
Força de impacto	IK08/IK09 opcional
Proteção contra surtos	10KV/20KV
Difusor	Vidro temperado
Torneira diâmetro	50mm/60mm
Peso	4,3kg	5,6kg	6,8kg

PROJETO EM DETALHES

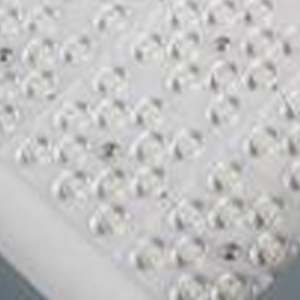

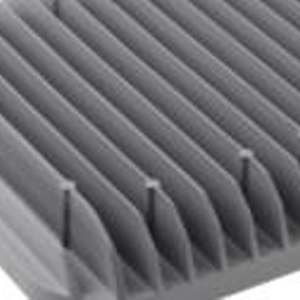

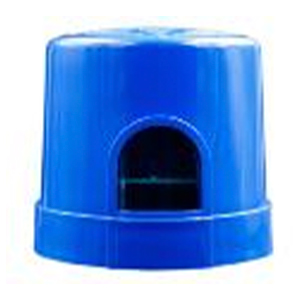

Corpo Corpo em alumínio fundido resistente com revestimento em pó de poliéster resistente à corrosão.	Fotocontrole (opcional) Opcional com soquete NEMA e fotocélula/capa de curto-circuito.	Chips conduzidos Chips de led Lumileds 3030 e 5050 com eficiência de luminária de até 150lm / w, longa vida útil de 50.000 horas.

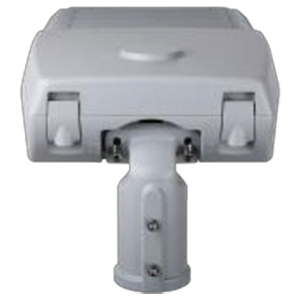

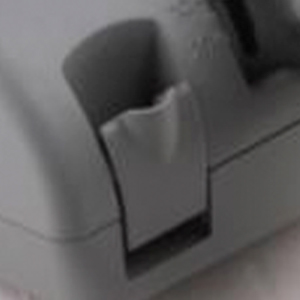

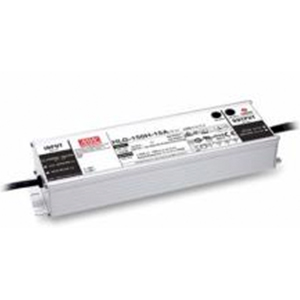

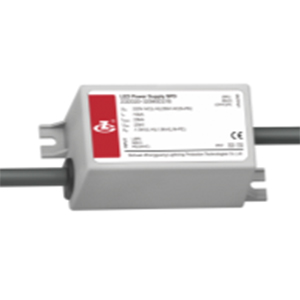

Unidade de fonte de alimentação Driver LED de alto desempenho - Dimerização de 0-10v mediante solicitação - A marca do driver pode escolher entre MOSO, Meanwell, Philips, Osram.	Fivelas Abertura sem ferramentas do compartimento de engrenagens, fácil para manutenção.	Torneira Amplo ângulo ajustável de 0°-±15° para entrada lateral e montagem no topo do poste.

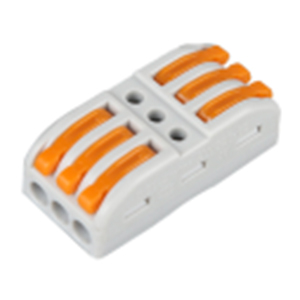

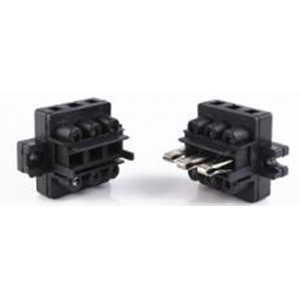

Seccionador de energia Desliga automaticamente a luminária quando o compartimento de engrenagens é aberto e após ligado, segurança para os trabalhadores durante a manutenção.	Conector Conector de plug-in rápido, sem ferramentas, economiza tempo.	SPD Dispositivo de proteção contra surtos de 10kv (20kv opcional), proteção mais confiável para a unidade de fonte de alimentação LED.

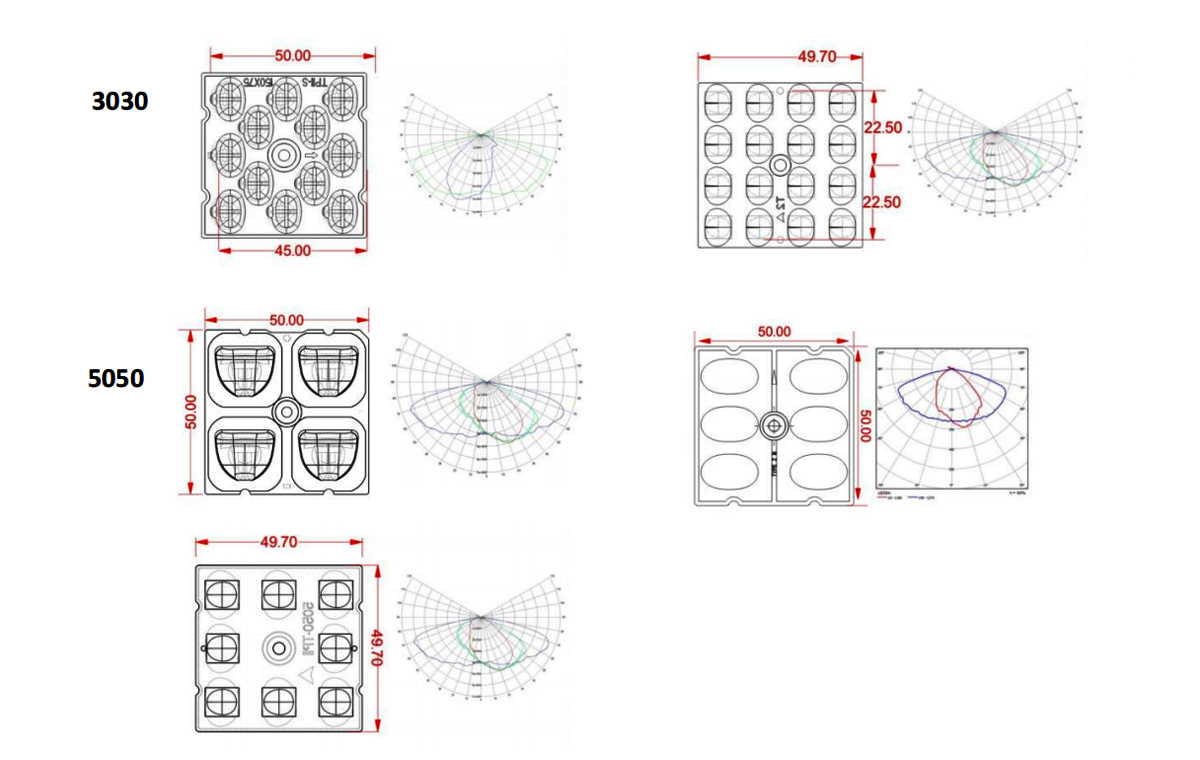

ÓPTICA DISPONÍVEL

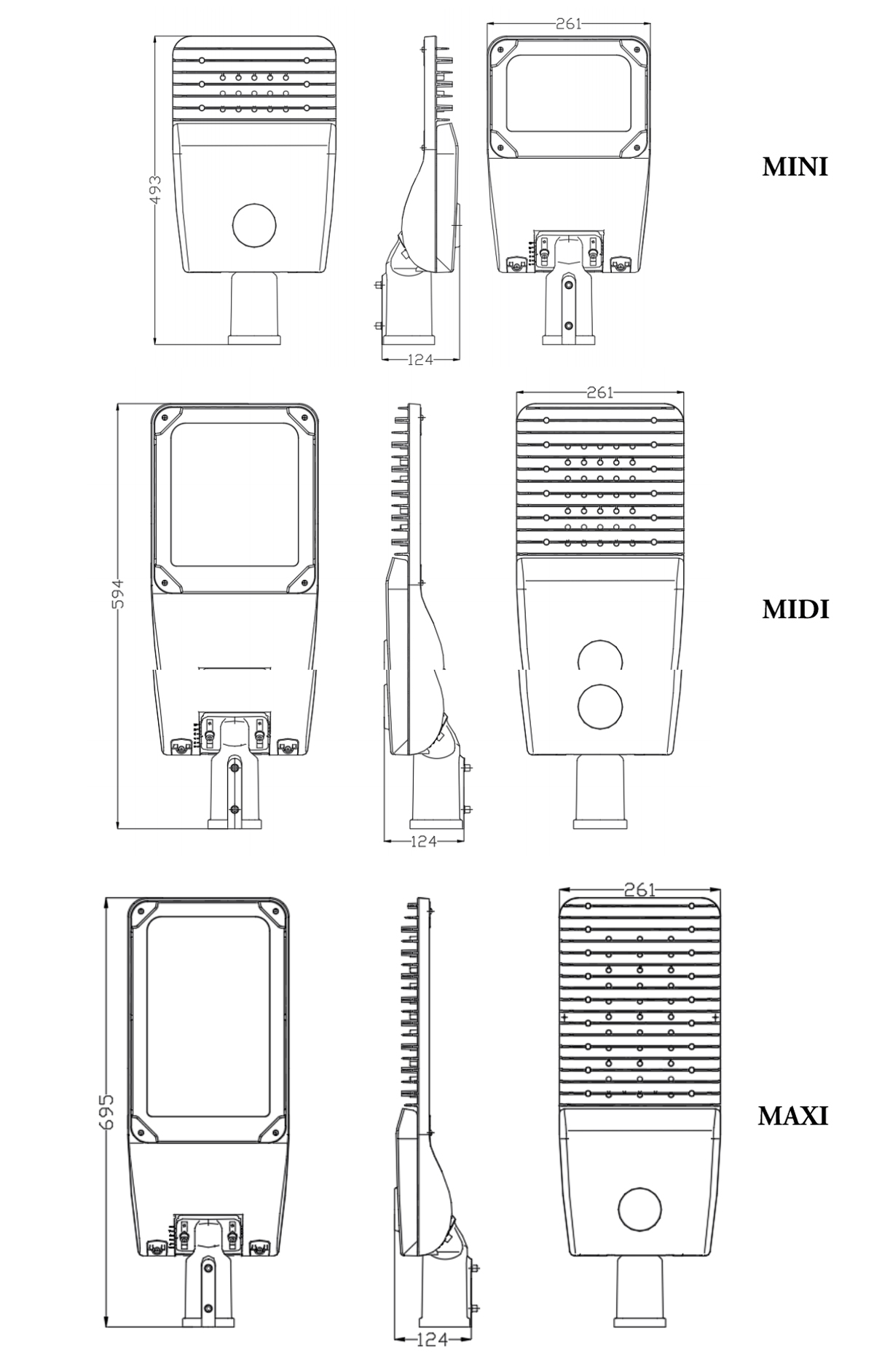

DIMENSÕES (mm)


INFORMAÇÕES DO PEDIDO

Observação:
- A potência pode ser personalizada mediante solicitação do projeto.
- Pintura padrão da carcaça na cor cinza claro, outras cores podem ser pintadas mediante solicitação.

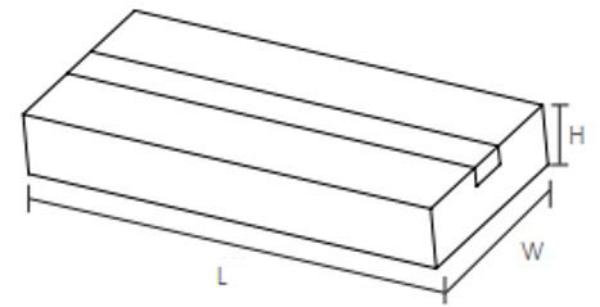

DADOS LOGÍSTICOS

MODELO	Unidade de embalagem (peças/caixa)	Tamanho da caixa (mm) (Comprimento*Largura*Altura)	Peso líquido	Peso bruto	Volume
ATLANTICPRO MINI	1	510*280*180mm	4,3kg	4,8kg	25,7dm³
ATLANTICPRO MIDI	1	610*280*180mm	5,6kg	6,2 kg	30,7dm³
ATLANTICPRO MAXI	1	710*280*180mm	6,8kg	7,5kg	35,7dm³

INSTALAÇÃO

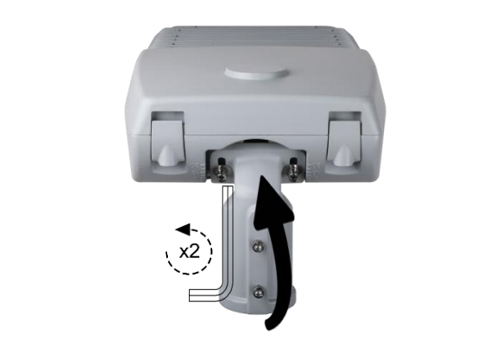

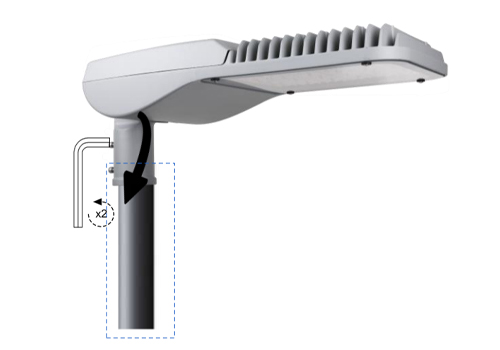

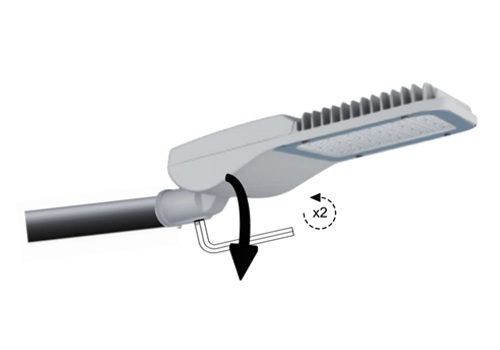

Aperte a luminária ao poste com uma chave Allen.	Afrouxe os parafusos com uma chave Allen e gire a torneira para ajustar para a posição de entrada lateral.
São necessárias apenas ferramentas manuais para instalar a luminária.	-15° a 15°.

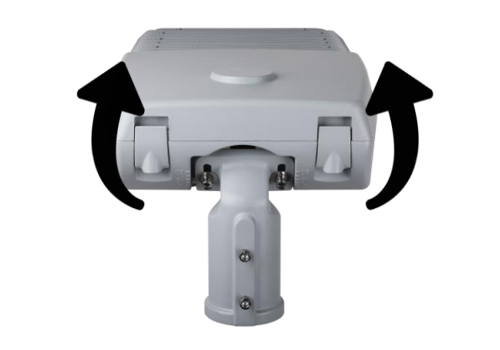

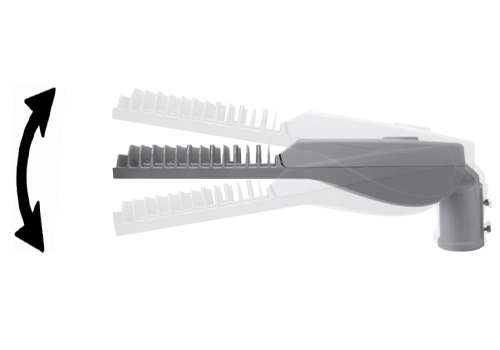

-15° a 15°, o ângulo da torneira pode ser ajustado em -15°,-10°,0°,5°, 10°,15°.	Pressione duas fivelas para abrir o compartimento de equipamentos.

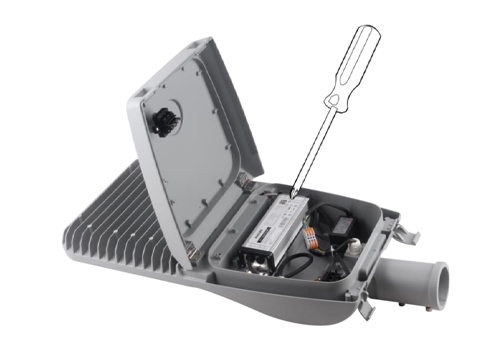

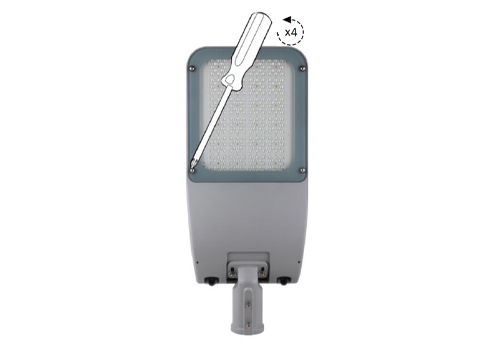

Coloque a tampa do compartimento de engrenagens na posição travada, usando uma chave de fenda cruzada, afrouxe os parafusos e substitua as peças eletrônicas com defeito e, em seguida, trave o compartimento de engrenagens.	Afrouxe os parafusos e remova o vidro, depois continue afrouxando os parafusos travados na placa, remova a placa com defeito e substitua por uma nova. Conecte e aperte cada parte passo a passo.
