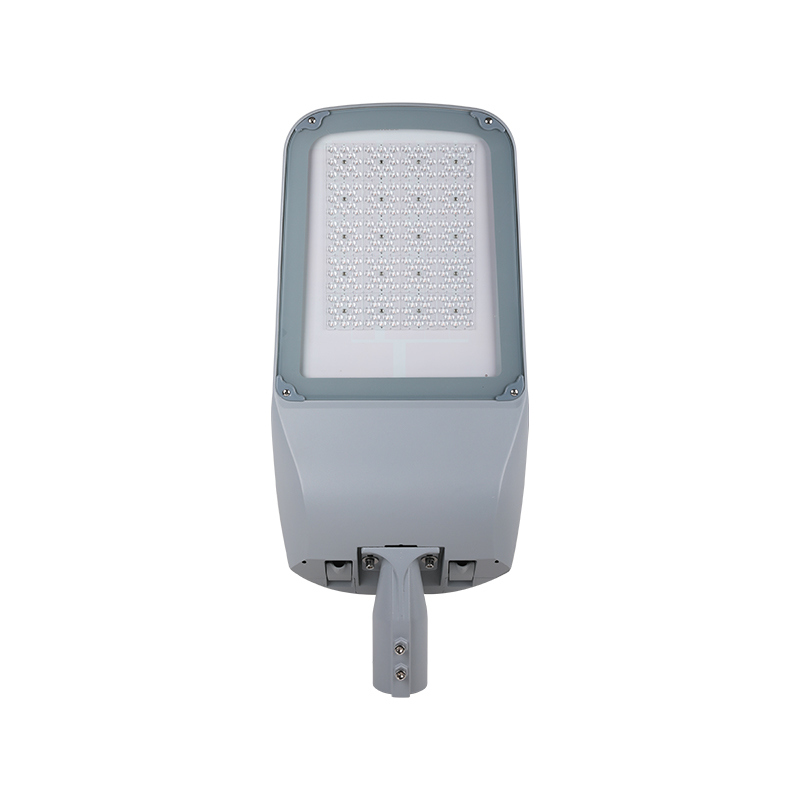

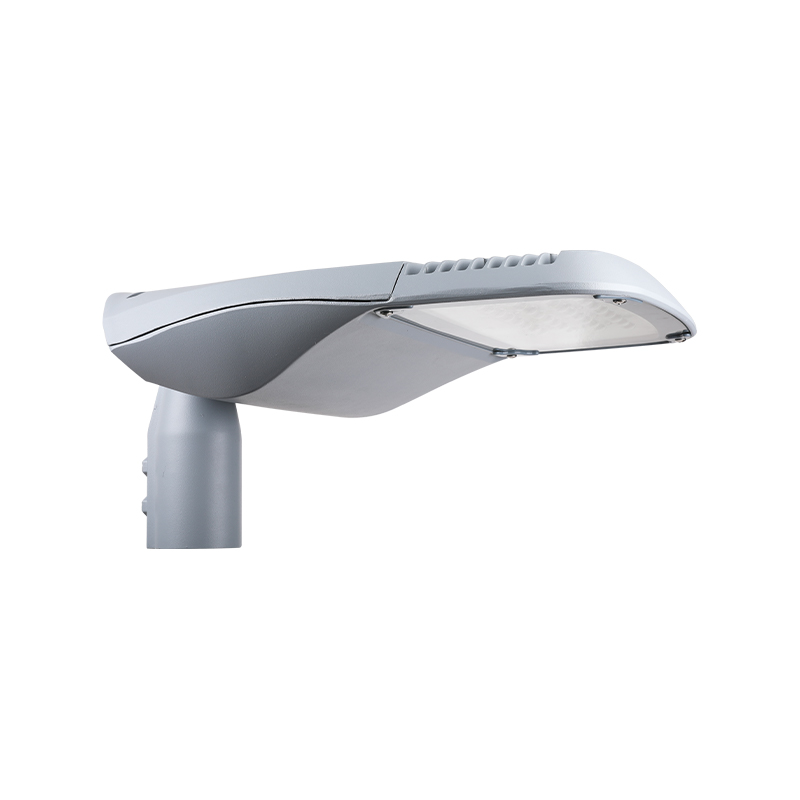

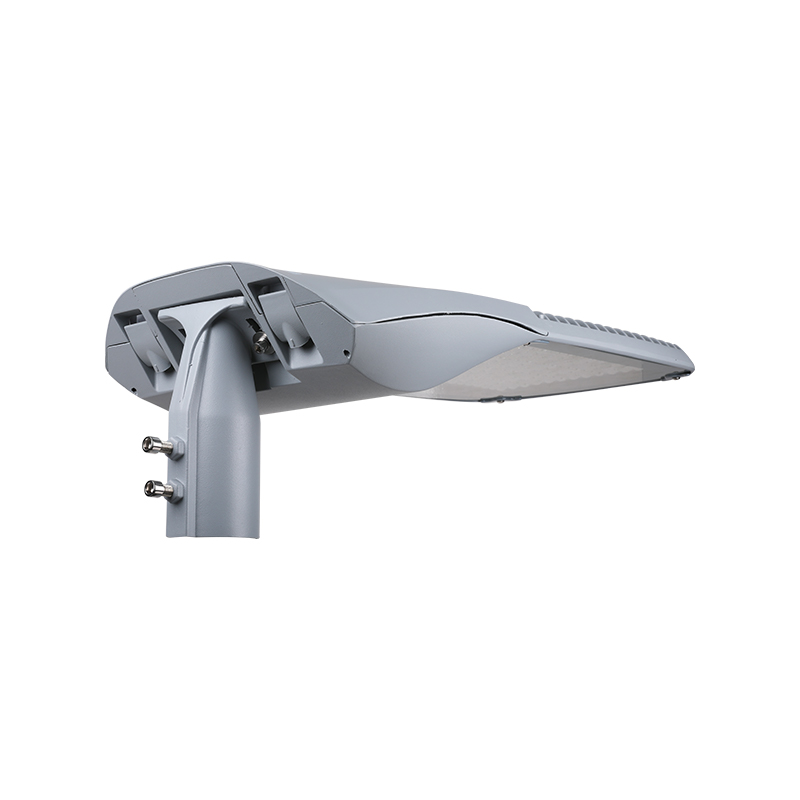

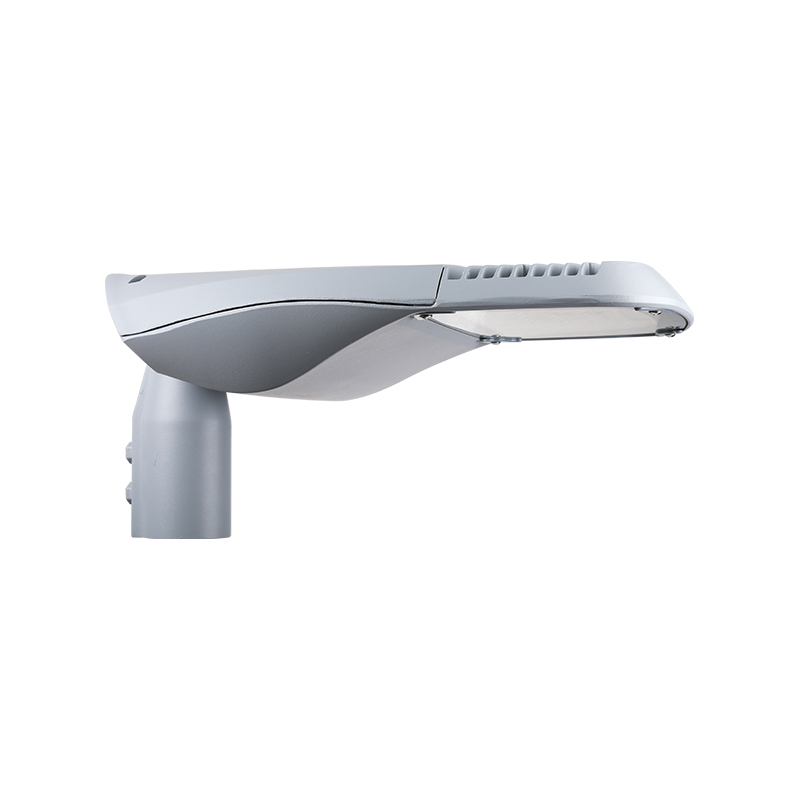

A FORTUNE oferece três tamanhos para atender diferentes cenários, melhorando significativamente a flexibilidade e a relação custo-benefício do projeto. Ao mesmo tempo, o dispositivo suporta soquetes angulares ajustáveis, que podem atender às diversas necessidades de entrada lateral e instalação no topo da coluna, proporcionando grande comodidade aos usuários.
Em termos de manutenção, o dispositivo pode abrir facilmente a caixa de engrenagens sem ferramentas, sendo também muito conveniente substituir a bandeja de engrenagens, o que reduz muito a dificuldade de manutenção e prolonga a vida útil. O design da lente óptica adotado não apenas realiza a distribuição assimétrica da luz, mas também reduz efetivamente o brilho, melhora a uniformidade da luz e fornece aos usuários uma experiência de iluminação mais confortável. A fonte de luz LED e o design da caixa de engrenagens do equipamento também têm potencial para atualizações futuras. Os usuários podem substituí-los facilmente conforme necessário para melhorar ainda mais o desempenho do equipamento.

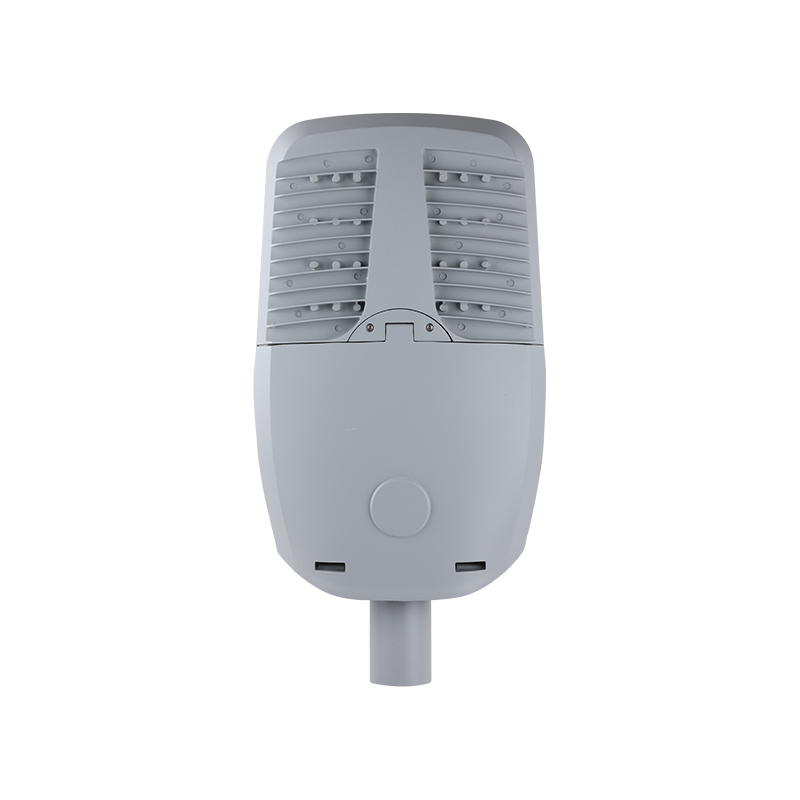

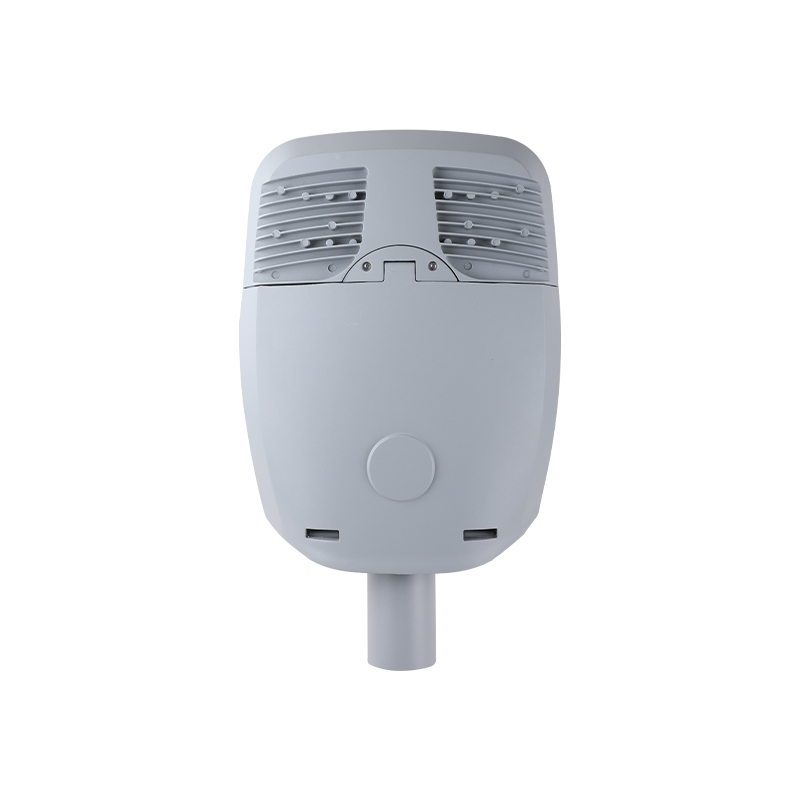

O corpo é feito de alumínio fundido de alta pressão e a superfície é coberta com um revestimento em pó de poliéster resistente à corrosão. Não é apenas bonito e durável, mas também possui boa resistência à corrosão e pode se adaptar a vários ambientes complexos. O design do dissipador de calor adota tecnologia eficiente de dissipação de calor para garantir a estabilidade e segurança do equipamento durante a operação de longo prazo, prolongando efetivamente a vida útil do equipamento.
PRINCIPAIS APLICAÇÕES
ESTRADA E ESTRADA | PONTES | ÁREAS URBANAS E RESIDENCIAIS | ÁREAS QUADRADAS E PEDONAIS |
EESPECIFICAÇÃOIFICAÇÕES TÉCNICAS
| SPEC | MINI | MIDI | MÁXI |
| Potência | 50-80 W | 80-150 W | 100-200 W |
| Tensão de entrada | 100-277 V/50-60 Hz | ||
| Temperatura de cor | 3000-6500K | ||
| Índice de renderização de cores | IRC>70 | ||
| Temperatura operacional | -40 ℃ ~ 50 ℃ | ||
| Material do alojamento | ADC12 | ||
| Proteção de entrada | IP66 | ||
| Força de impacto | IK08 | ||
| Proteção contra surtos | 10KV/20KV | ||
| Difusor | Vidro temperado | ||
| Diâmetro da torneira | 60mm | ||
| Peso | 5,9kg | 7,5kg | 8,8kg |
PROJETO EM DETALHES

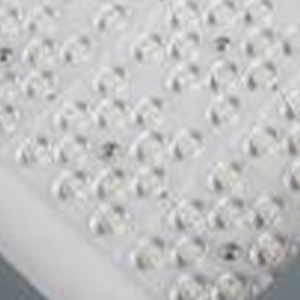

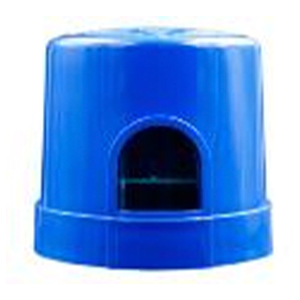

Chips conduzidos Chips de led Lumileds 3030 e 5050 com eficiência de luminária de até 150lm / w, longa vida útil de 50.000 horas. | Fotocontrole (opcional) Opcional com soquete NEMA e fotocélula/capa de curto-circuito. |

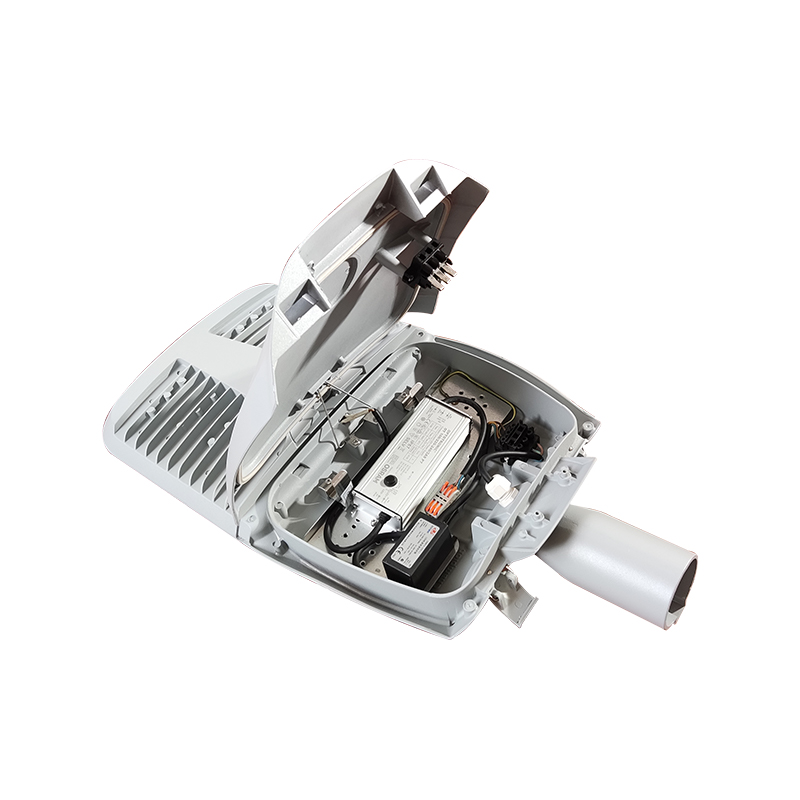

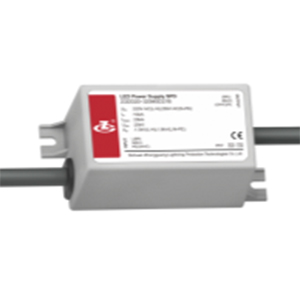

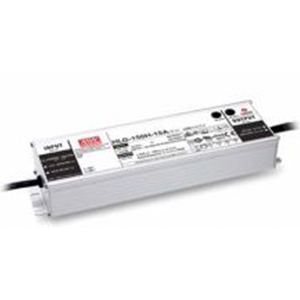

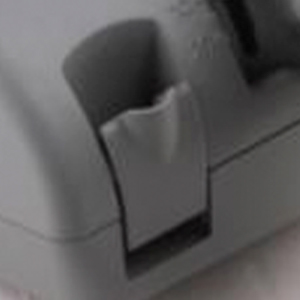

Unidade de fonte de alimentação Driver LED de alto desempenho -0-10v dimerização mediante solicitação -A marca do driver pode escolher entre MOSO, Meanwell, Philips, Osram. | Fivelas Abertura sem ferramentas do compartimento de engrenagens, fácil para manutenção. |

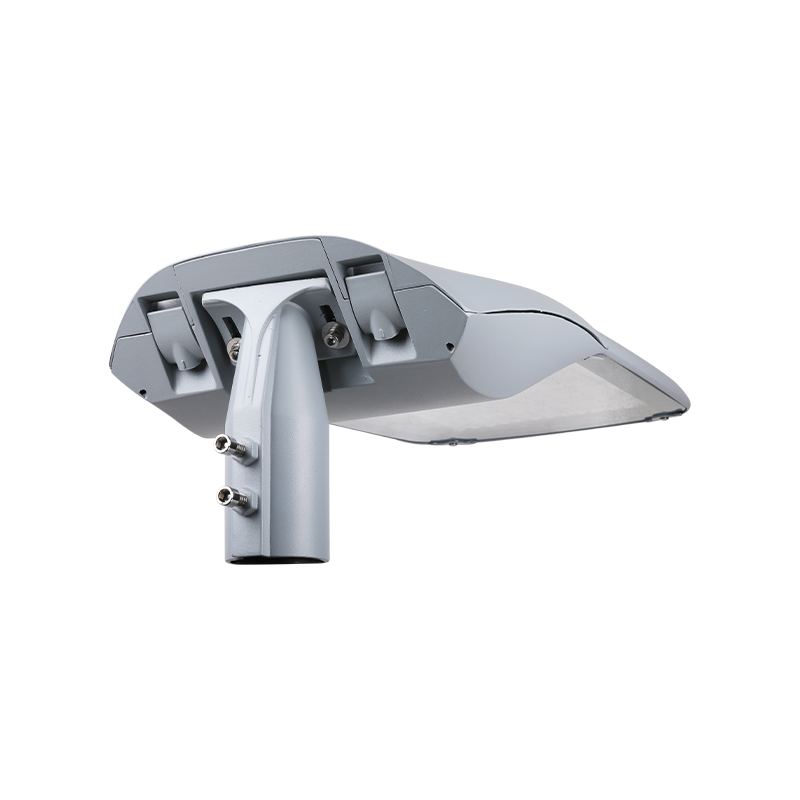

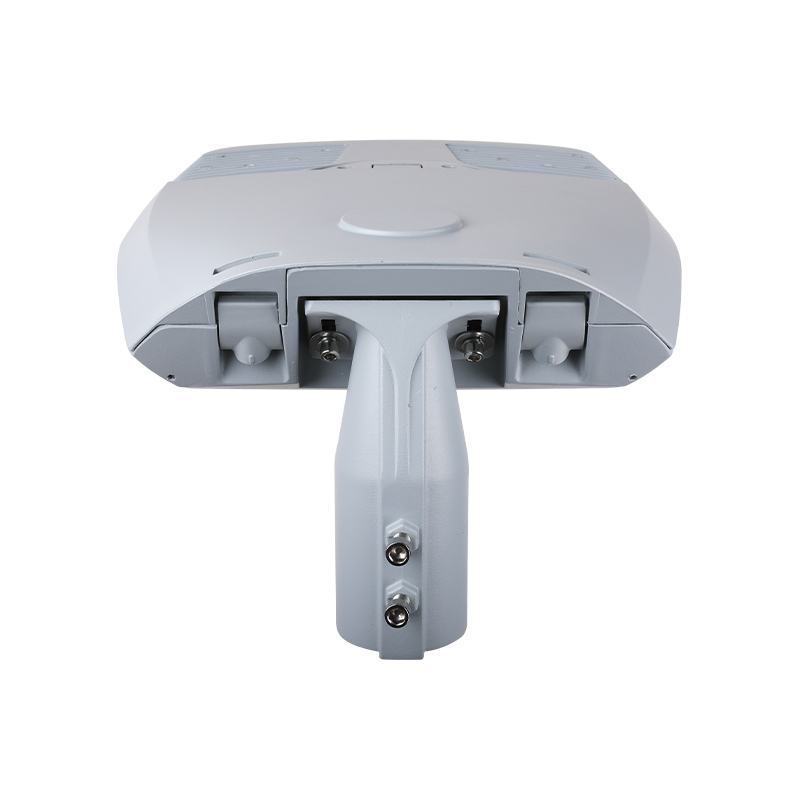

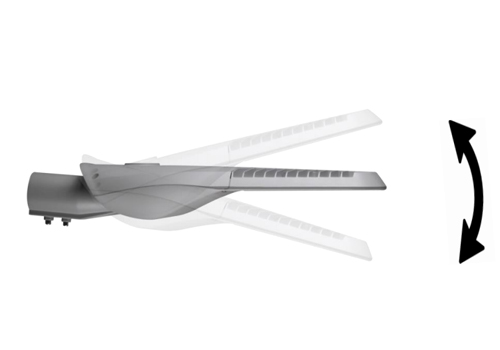

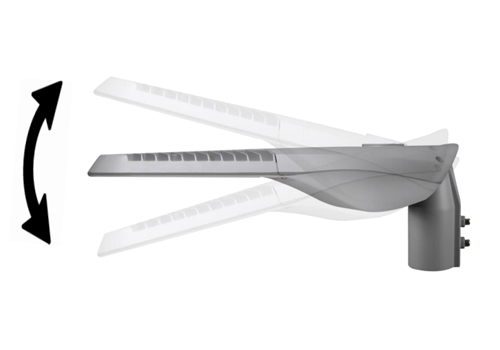

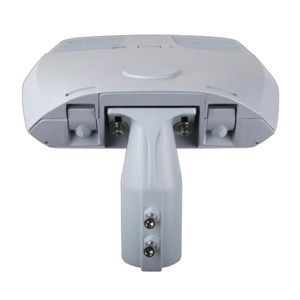

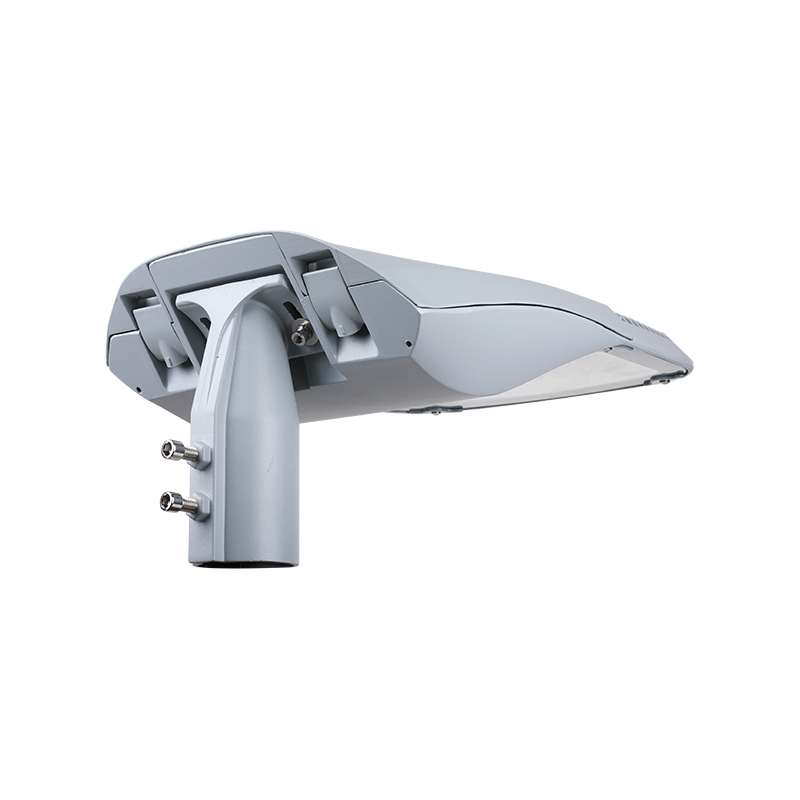

Torneira Amplo ângulo ajustável de 0°-±15° para entrada lateral e montagem no topo do poste. | Seccionador de energia Desliga automaticamente a luminária quando o compartimento de engrenagens é aberto e após ligado, segurança para os trabalhadores durante a manutenção. |

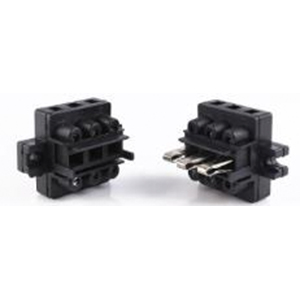

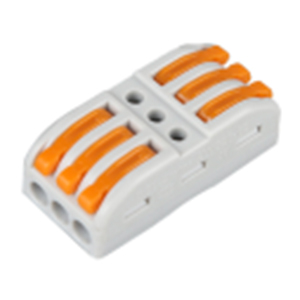

Conector Conector de plug-in rápido, sem ferramentas, economiza tempo. | SPD Dispositivo de proteção contra surtos de 10kv (20kv opcional), proteção mais confiável para a unidade de fonte de alimentação de LED. |

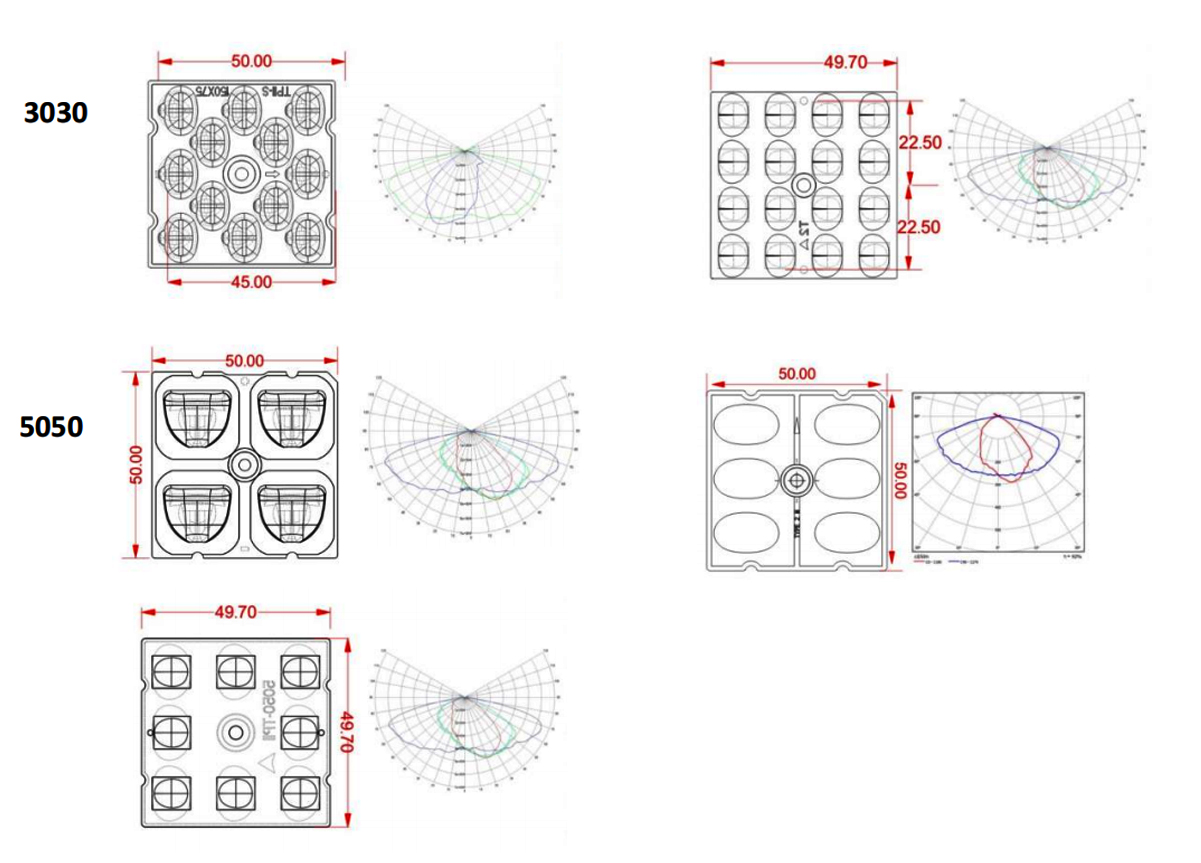

ÓPTICA DISPONÍVEL

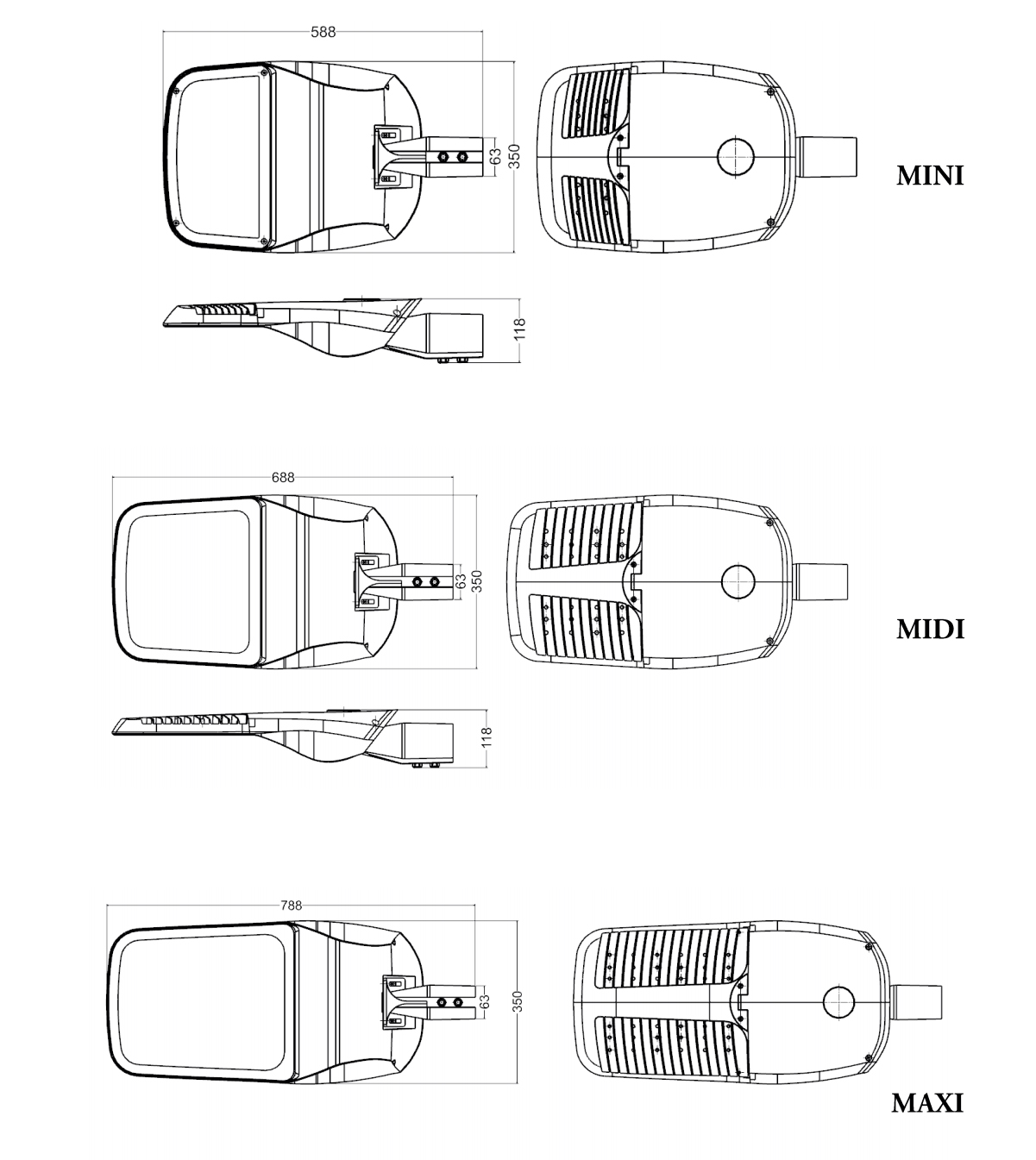

DIMENSÕES (mm)
INFORMAÇÕES DO PEDIDO
| Código do pedido | Tipo de LED | Quantidade de LED | Óptica Quantidade | Potência nominal | Luminária eficiência até | Fluxo luminoso | CCT | IRC |
| FTE101 | 3030 | 96 | 8 | 80 W | 120lm/w | 9600lm | 3000K-6500K | >70 |
| FTE102 | 5050 | 32 | 8 | 60 W | 140lm/w | 8400lm | 3000K-6500K | >70 |
| FTE103 | 5050 | 36 | 6 | 80 W | 140lm/w | 11200lm | 3000K-6500K | >70 |
| FTE201 | 3030 | 144 | 12 | 100 W | 120lm/w | 12.000lm | ||
| FTE202 | 3030 | 192 | 16 | 150 W | 120lm/w | 18.000lm | 3000K-6500K | >70 |
| FTE203 | 5050 | 48 | 12 | 100 W | 140lm/w | 14.000lm | 3000K-6500K | >70 |
| FTE204 | 3030 | 64 | 16 | 120 W | 140lm/w | 16.800lm | 3000K-6500K | >70 |
| FTE301 | 3030 | 240 | 20 | 200 W | 120lm/w | 24.000lm | 3000K-6500K | >70 |
| FTE302 | 3030 | 288 | 24 | 200 W | 130lm/w | 30.000lm | 3000K-6500K | >70 |
| FTE303 | 5050 | 80 | 20 | 150 W | 140lm/w | 21.000lm | 3000K-6500K | >70 |
| FTE304 | 5050 | 96 | 24 | 200 W | 140lm/w | 28.000lm | 3000K-6500K | >70 |
| FTE305 | 5050 | 144 | 24 | 200 W | 150lm/w | 35.000lm | 3000K-6500K | >70 |
| Observação: -A potência pode ser personalizada mediante solicitação do projeto -Pintura padrão da carcaça em cinza escuro, outras cores podem ser pintadas mediante solicitação. | ||||||||
DADOS LOGÍSTICOS

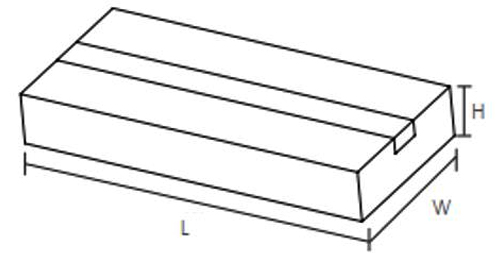

| MODELO | Unidade de embalagem (peças/caixa) | Tamanho da caixa (mm) (Comprimento*Largura*Altura) | Peso líquido | Peso bruto | Volume |
| FORTUNA MINI | 1 | 630*390*180mm | 5,9kg | 6,5kg | 44,2dm³ |
| FORTUNA MIDI | 1 | 730*390*180mm | 7,5kg | 8,3kg | 51,2dm³ |
| FORTUNA MAXI | 1 | 830*390*180mm | 8,8kg | 9,8kg | 58,3dm³ |
| |||||
INSTALAÇÃO

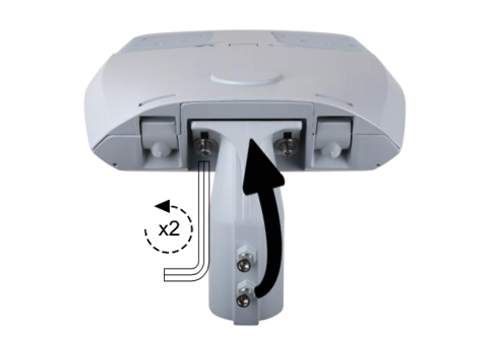

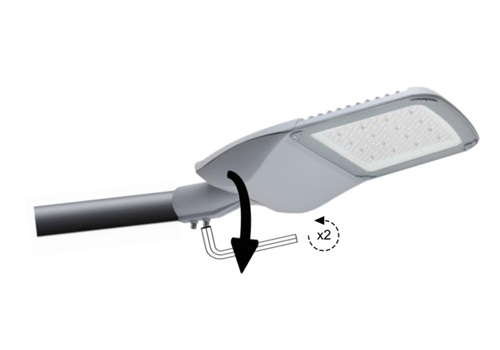

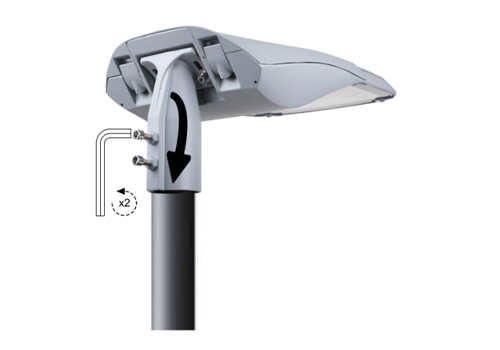

Aperte a luminária ao poste com uma chave Allen. | Afrouxe os parafusos com uma chave Allen e gire a torneira para ajustar para a posição de entrada lateral |
São necessárias apenas ferramentas manuais para instalar a luminária. | -15° a 15°. O ângulo da torneira pode ser ajustado em -15°,-10°,0°,5°,10°,15°. |

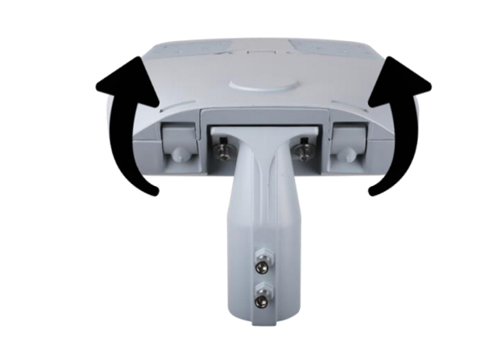

-15° a 15° O ângulo da torneira pode ser ajustado em -15°,-10°,0°,5°,10°,15°. | Pressione duas fivelas para abrir o compartimento de equipamentos. |

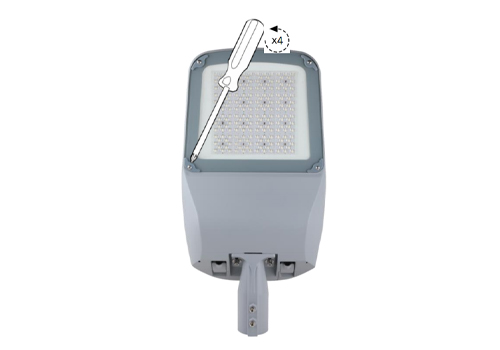

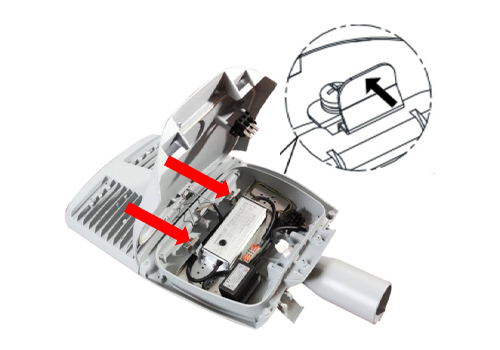

Coloque a tampa do compartimento de engrenagens na posição travada, empurre os 2 clipes por faixa e retire a placa de engrenagens, substitua as peças eletrônicas com defeito por novas e, em seguida, trave o compartimento de engrenagens. | Afrouxe os parafusos e remova o vidro, depois continue afrouxando os parafusos travados na placa, remova a placa com defeito e substitua por uma nova. Conecte e aperte cada parte passo a passo. |
