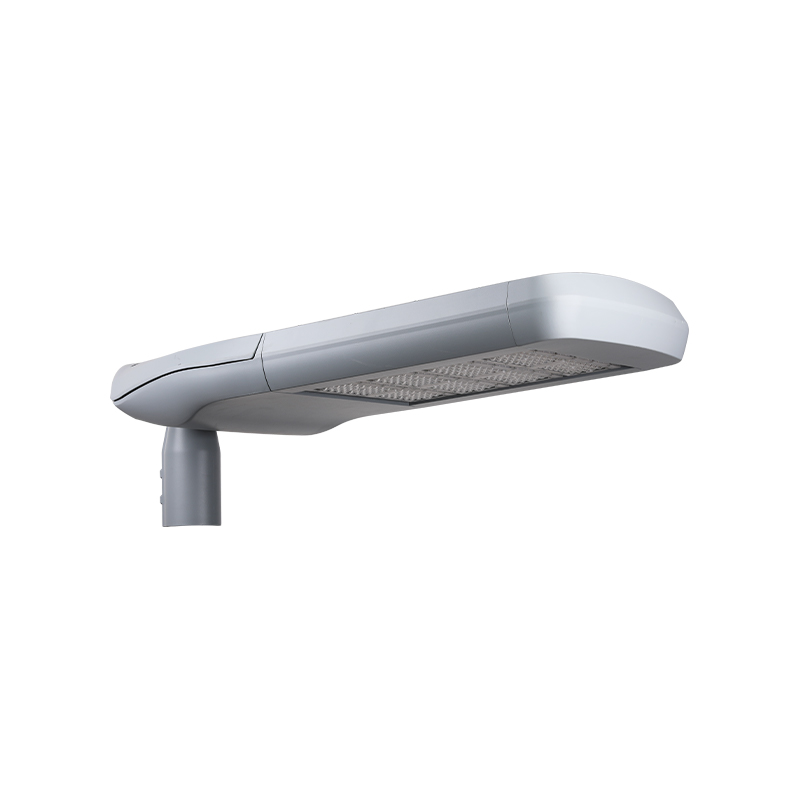

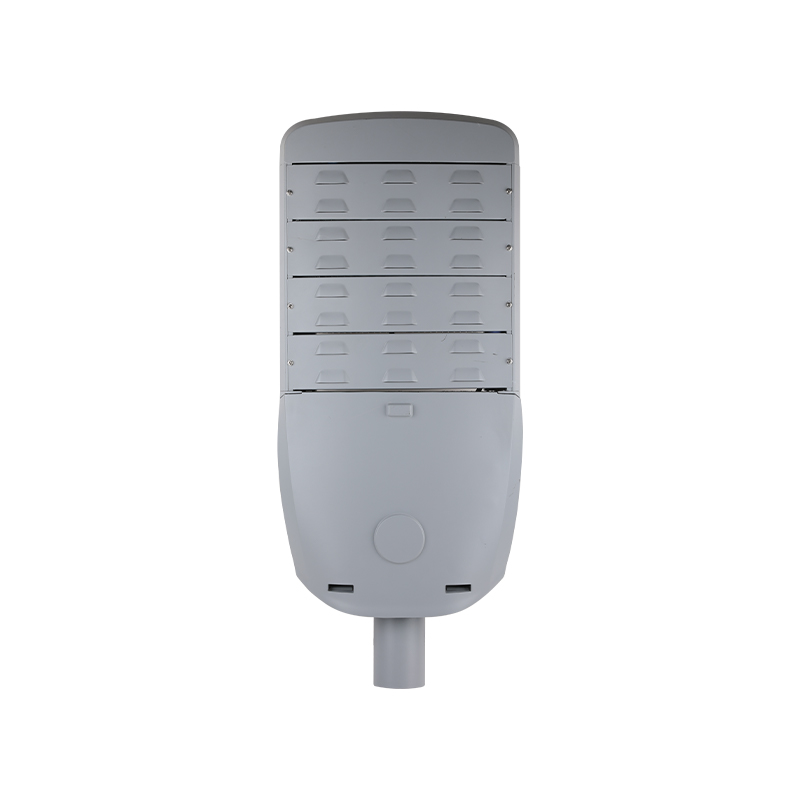

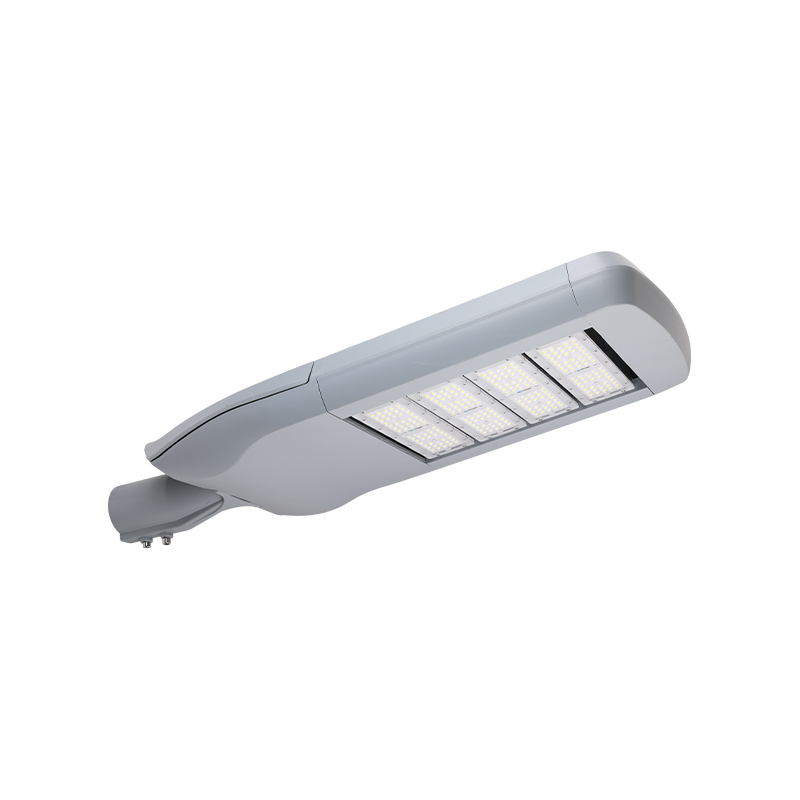

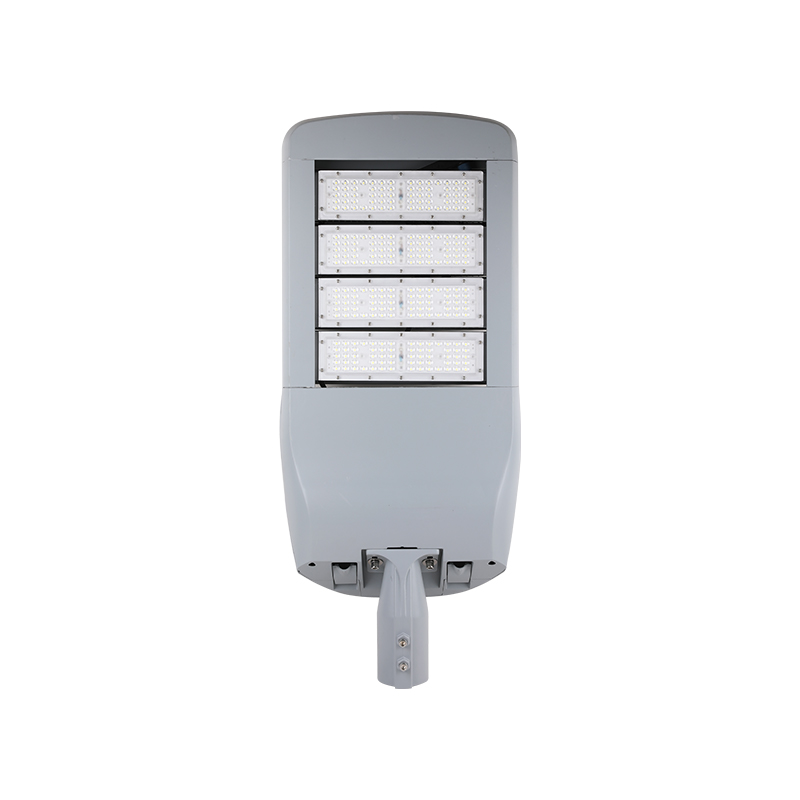

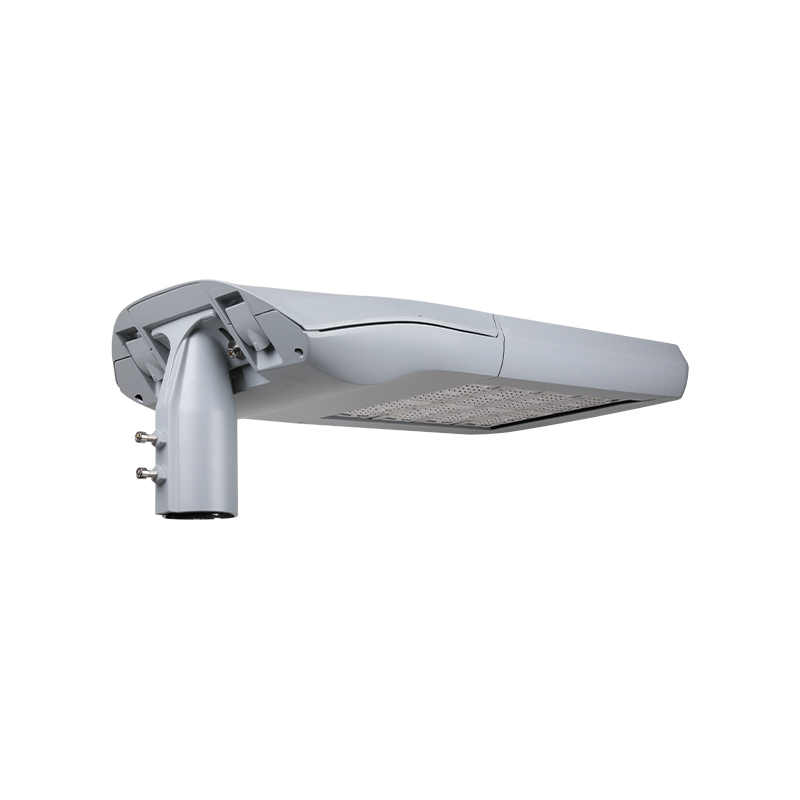

Design de motor modular FORTUNE MODULAR Série LED Street Light

Descrição do produto

FORTUNE MODULAR tem muitas vantagens significativas. O seu design e funções refletem as características de eficiência, flexibilidade e orientação para o futuro. Seu compartimenpara de engrenagens e bandeja de engrenagens podem ser facilmente abertos e substituídos sem ferramentas, o que simplifica muito o processo de manutenção e melhora a operabilidade e confiabilidade do equipamento. O design do mecanismo modular de LED pode ser expandido de forma flexível de um módulo para seis módulos, o que não apenas atende às necessidades de diferentes cenários, mas também melhora significativamente a relação custo-benefício e fornece aos usuários maior flexibilidade e adaptabilidade.
O produto adota um corpo de alumínio fundido de alta pressão e é coberto com um revestimento em pó de poliéster resistente à corrosão para garantir a durabilidade e estabilidade do equipamento em ambientes agressivos. Seu design de soquete de ângulo ajustável spara cimaorta entrada lateral e instalação no topo da coluna, aumentando ainda mais a conveniência e aplicabilidade da instalação.

PRINCIPAIS APLICAÇÕES

ESTRADA E ESTRADA

PONTES

ÁREAS URBANAS E RESIDENCIAIS

ÁREAS QUADRADAS E PEDONAIS

EESPECIFICAÇÃOIFICAÇÕES TÉCNICAS

SPEC	M01	M02	M03	M04	M05	M06
Potência	30-60w	60-120 W	90-180 W	120-240 W	150-300 W	180-360 W
Tensão de entrada	100-277 V/50-60 Hz
Temperatura de cor	3000-6500K
Índice de reprodução de cores	IRC > 70
Temperatura operacional	-40 ℃ ~ 50 ℃
Material de habitação	ADC12
Proteção de entrada	IP66
Força de impacto	IK08
Proteção contra surtos	10KV/20KV
Diâmetro da torneira	60mm
Peso	6,0kg	7,2kg	8,4kg	9,5kg	10,8kg	12,2kg

PROJETO EM DETALHES

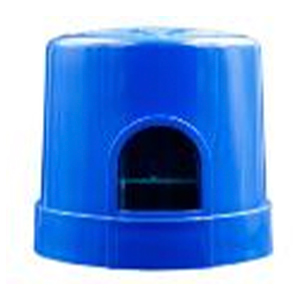

Módulo conduzido Módulo multiled opcional com eficiência de luminária de até 160lm/w, longa vida útil de 50.000 horas.	Fotocontrole (opcional) Opcional com soquete NEMA e fotocélula/capa de curto-circuito.

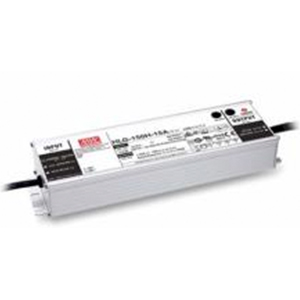

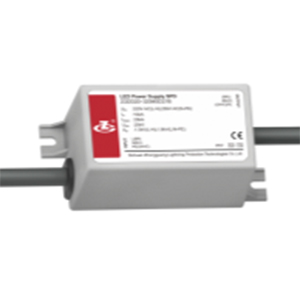

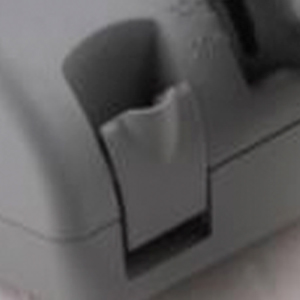

Unidade de fonte de alimentação Driver LED de alto desempenho - Dimerização de 0-10v mediante solicitação - A marca do driver pode escolher entre MOSO, Meanwell, Philips, Osram.	Fivelas Abertura sem ferramentas do compartimento de engrenagens, fácil para manutenção.

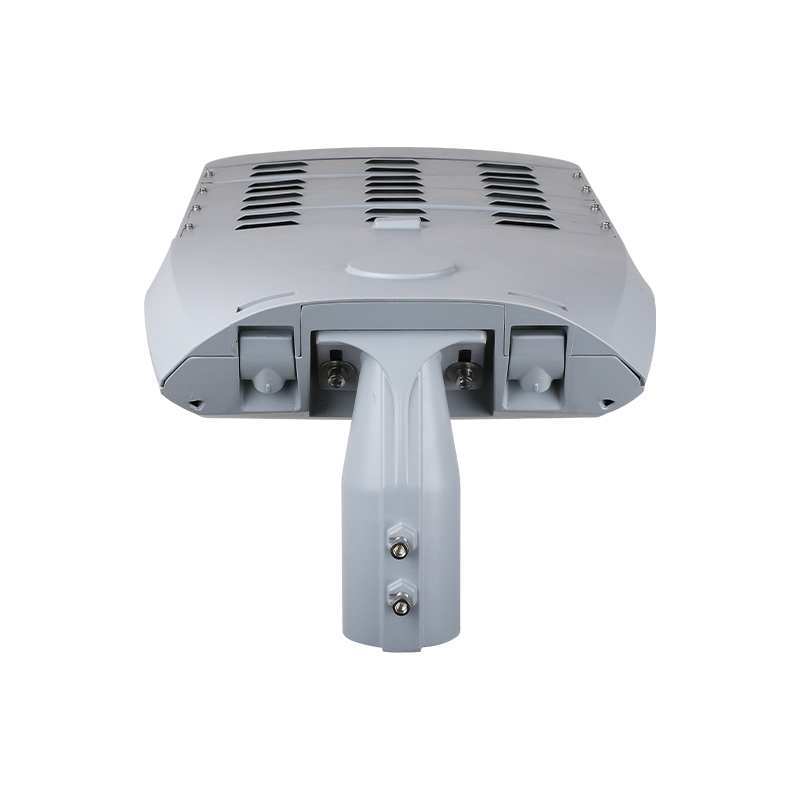

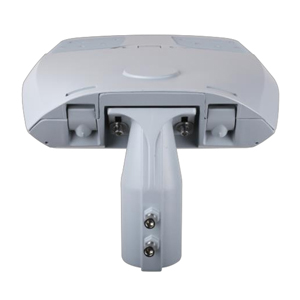

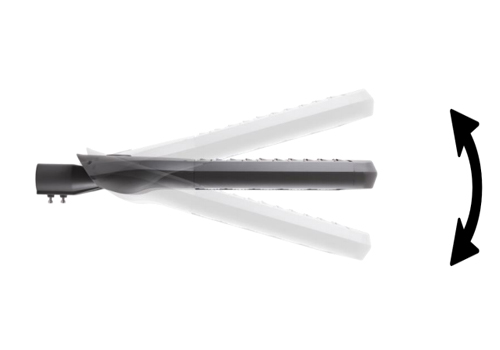

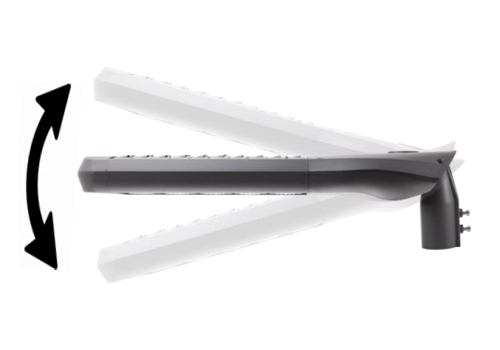

Torneira Amplo ângulo ajustável de 0°C±15°C para entrada lateral e montagem no topo do poste.	Seccionador de energia Automaticamente da luminária quando o compartimento de engrenagens abre e após fechar, segurança para os trabalhadores durante a manutenção.

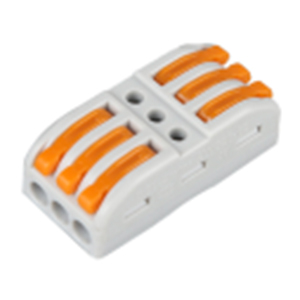

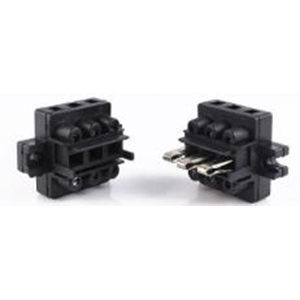

Conector Conector de plug-in rápido, sem ferramentas, economiza tempo.	SPD Dispositivo de proteção contra surtos de 10kv (20kv opcional), proteção mais confiável para a unidade de fonte de alimentação LED.

MÓDULO LED DISPONÍVEL

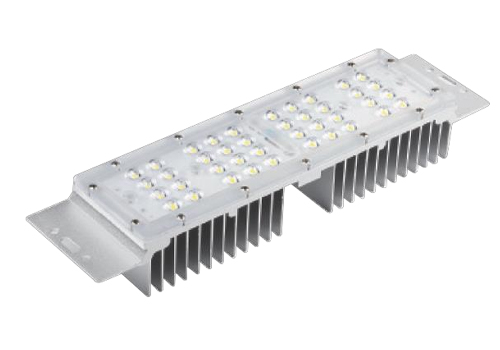

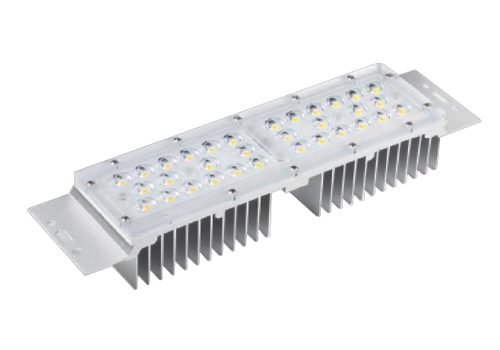

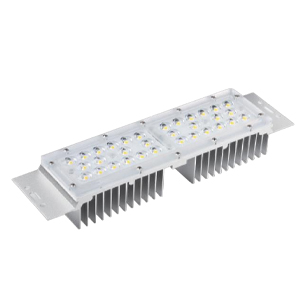

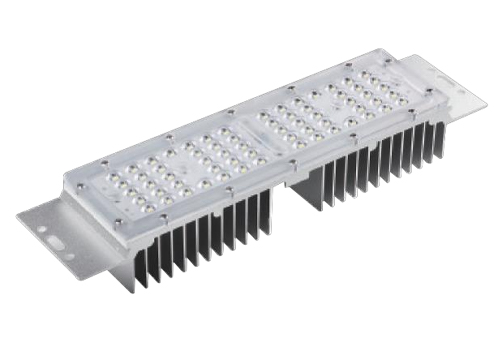

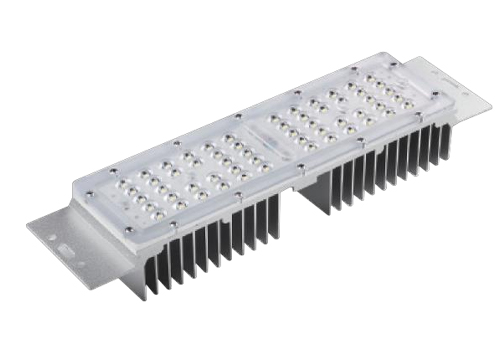

MÓDULO LED 5050 Quantidade de LED: 32 unidades Potência: 50w	MÓDULO LED 3030 Quantidade de LED: 40 unidades Potência: 30w
MÓDULO LED 3030 Quantidade de LED: 56 unidades Potência: 50w	MÓDULO LED 3030 Quantidade de LED: 64 unidades Potência: 60w

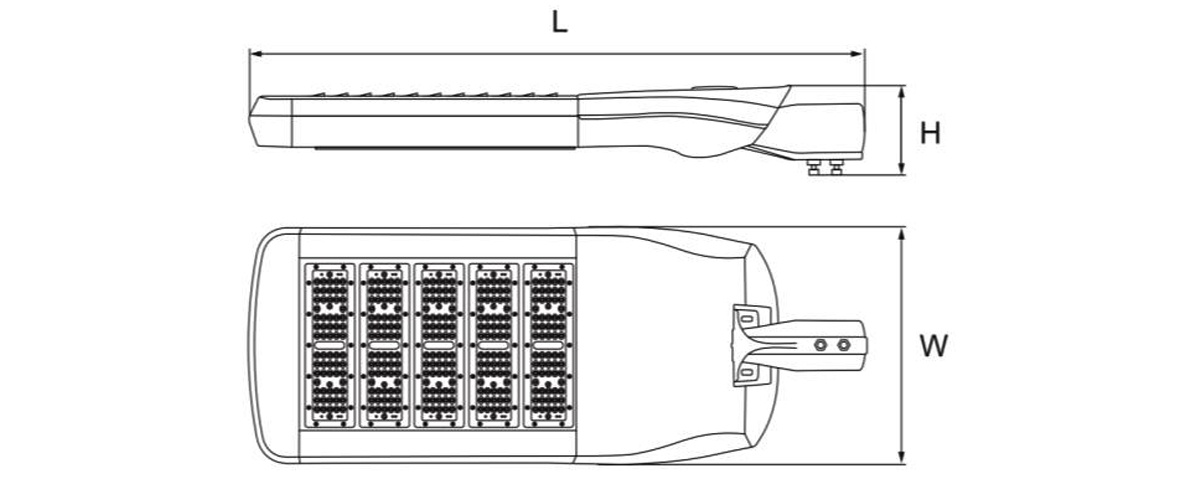

DIMENSÕES (mm)

INFORMAÇÕES DO PEDIDO

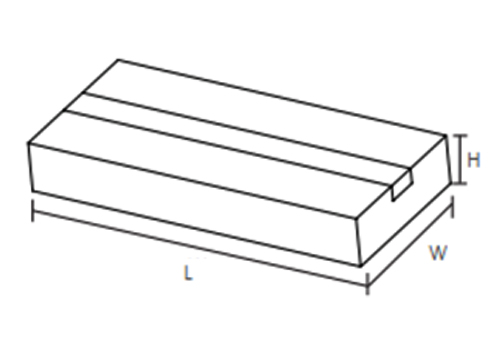

DADOS LOGÍSTICOS

INSTALAÇÃO

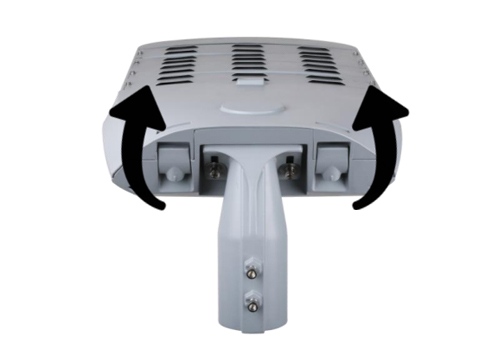

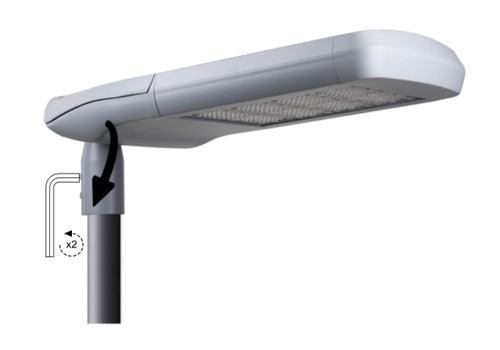

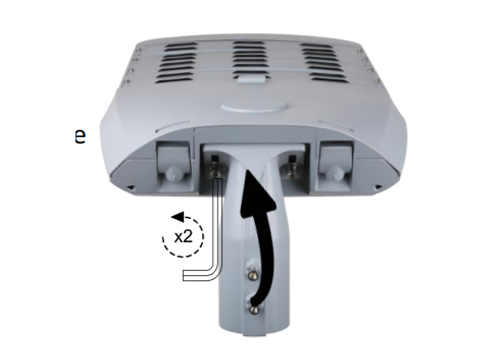

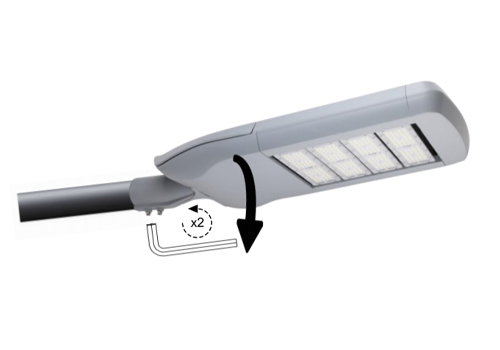

Aperte a luminária ao poste com uma chave Allen.	Afrouxe os parafusos com uma chave Allen e gire a torneira para ajustar para a posição de entrada lateral.
São necessárias apenas ferramentas manuais para instalar a luminária.	O ângulo da torneira pode ser ajustado em -15°,-10°,0°,5°, 10°,15°.

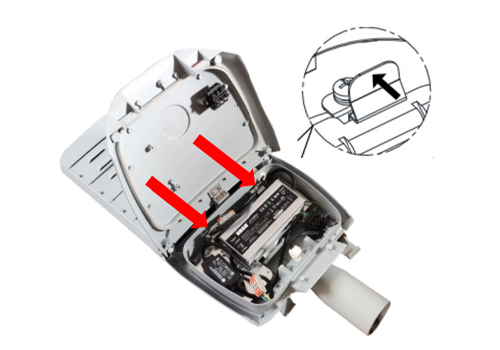

O ângulo da torneira pode ser ajustado em -15°,-10°,0°,5°, 10°,15°.	Pressione duas fivelas para abrir o compartimento de equipamentos.

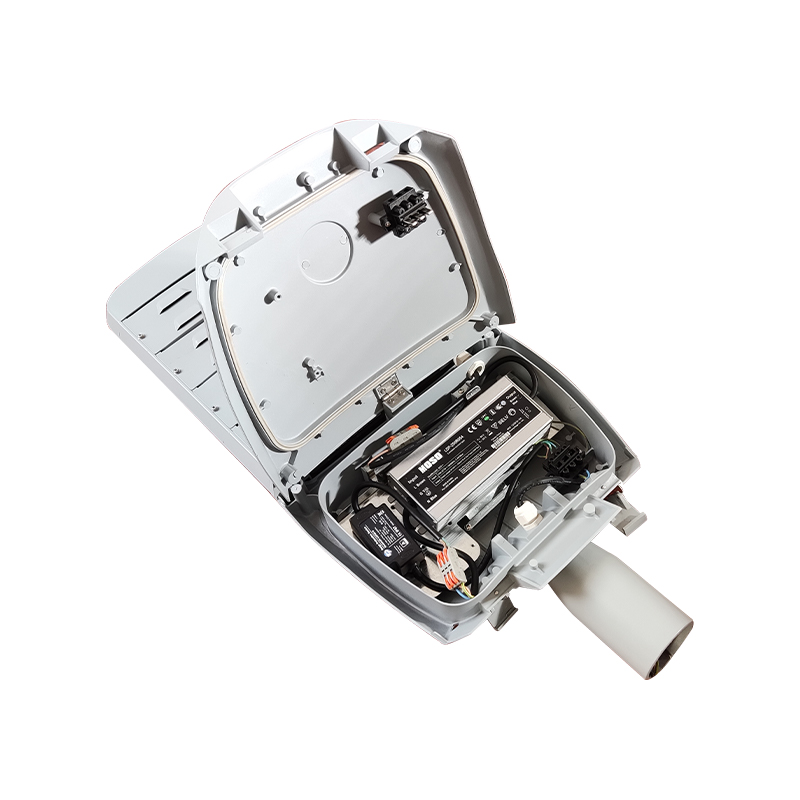

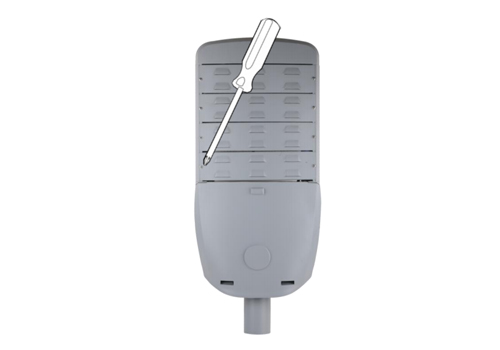

Coloque a tampa do compartimento de engrenagens na posição travada, empurre os 2 clipes por faixa e retire a placa de engrenagens, substitua as peças eletrônicas com defeito por novas e, em seguida, trave o compartimento de engrenagens.	Afrouxe a folha da tampa traseira e remova-a, depois continue afrouxando os parafusos travados no perfil, remova o módulo de LED com falha e substitua por um novo. Conecte e aperte cada parte passo a passo.
